A CGA, a GB, a DIN és a BSP hengeres szerelvények típusai és különbségei

A CGA, a GB, a DIN és a BSP hengeres szerelvények típusai és különbségei

A gázhenger szerelvényei az országtól, a gáztípustól és a biztonsági előírásoktól függően változnak.

Megérteni a különbségeketCGA, Gb, LÁRMA, ésBSPA szerelvények elengedhetetlenek a megfelelő szabályozók, szelepek vagy gázrendszerek kiválasztásakor, különösen a nemzetközi projektekben.

一 .cga (tömörített gázszövetség - USA)

1.Ország/régió: Egyesült Államok, Kanada

2.A szag típusa: A CGA számától függően változik; általábanTipizmavagy speciális gáz-specifikus szálak

3. előadások:

1) A CGA -szerelvények számokhoz vannak hozzárendelve (pl. CGA 320 CO₂, CGA 580 az inert gázokhoz).

2) Minden gáznak egyedi CGA -száma van, hogy megakadályozzák az eltérést.

3) Nem cserélhető a DIN vagy a GB szerelvényekkel.

4.Alkalmazás: Észak -Amerikában széles körben használják ipari, orvosi és speciális gázokhoz.

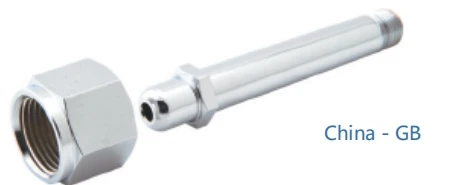

2.GB (Guobiao - Kína Nemzeti Szabvány)

1.Ország/régió: Kína

2.A szag típusa: ÁltalábanG-szál (BSP párhuzamos)vagy metrikus szálak

3. előadások:

1) a kínai nemzeti szabványok szerint szabályozva (pl. GB/T 8335, GB/T 11637).

2) Általános a háztartási kínai gázrendszerekben és berendezésekben.

3) CGA vagy DIN szerelvényekhez való csatlakozáskor adaptereket igényelhet.

4.Alkalmazás: Ipari gázellátás, laboratóriumok és általános gyártás Kínában.

3.Din (Deutsches Institut für Normung - Németország)

1.Ország/régió: Németország és Európa egyes részei

2.A szag típusa: Metrikus szálak, gyakranDIN 477szabványok

3. előadások:

1) A DIN 477 meghatározza a hengeres szelepcsatlakozásokat a különféle gázokhoz.

2) Minden gáznak megfelelő részszáma van (pl. DIN 477-1 az oxigénre).

3) Nagy pontosságú, nagy tisztaságú alkalmazásokhoz alkalmas.

4.Alkalmazás: Tudományos kutatás, orvosi gáz, félvezető ipar, európai piac.

4. BSP (Brit Standard Pipe)

1.Ország/Régió: Egyesült Királyság, Nemzetközösségi Országok, International

2.A szag típusa: BSPP (párhuzamos) vagy BSPT (kúpos)

3. előadások:

1) mind gáz-, mind folyékony csövek csatlakozásaihoz használják.

2) Nem gáz-specifikus, mint például a CGA vagy a DIN, ezért a kiválasztáskor gondoskodni kell.

3) A BSP -t gyakran használják a globális berendezések más rendszereivel együtt.

4.Alkalmazás: Általános ipari csövek, néhány gázpanel vagy szelepport.

5. Összefoglaló különbségek táblázata

6.A adapter használata és biztonsági megjegyzése:

A különböző szabványokból származó alkatrészek összekapcsolásakor,A szál kompatibilitása kritikus.

A nem megfelelő szálak használata gázszivárgásokat vagy rendszer meghibásodását okozhatja. A Vigor testreszabott hengeres adaptereket és átmeneti szerelvényeket kínál a CGA, a GB, a DIN és a BSP rendszerek közötti kompatibilitás biztosítása érdekében.
