VIGOR VSR-1ETG-BV sorozat: Precíziós gázvezérlő panel az igényes alkalmazásokhoz
A VIGOR VSR-1ETG-BV sorozatú Precision Gas Control Panel egy nagy teljesítményű gázterminál modul, amelyet úgy terveztek, hogy kivételes megbízhatóságot, működési biztonságot és konfigurációs rugalmasságot biztosítson az igényes gázkezelési környezetekben.
A modern laboratóriumokhoz, tesztelő létesítményekhez és kalibrációs rendszerekhez tervezett sorozat a robusztus mechanikai kialakítást a moduláris funkcionalitással ötvözi, hogy precíz és stabil gázszállítást biztosítson a gázok és működési feltételek széles skáláján.
Általános információk
| Tétel | Specifikáció |
|---|---|
| Termék neve | VIGOR VSR-1ETG-BV sorozatú gázterminál |
| Írja be | Fali-gázterminál integrált szabályozó- és szelepmodulokkal |
| Alkalmazás | Laboratóriumi gázellátás, kalibráló rendszerek, vizsgáló berendezések, mintavétel, szervizek |
| Gázkompatibilitás | Inert, reakcióképes, gyúlékony, oxidáló és korrozív gázok |
Anyagok és építés
| Összetevő | Anyag | Megjegyzések |
|---|---|---|
| Test | Sárgaréz, króm{0}}bevonat / 316L rozsdamentes acél | Sárgaréz inert/reaktív/gyúlékony/oxidáló gázokhoz 6.0-ig; SS316L korrozív gázokhoz |
| Ülés anyaga | PCTFE / PTFE | Magas vegyszerállóság |
| Diafragma | Hastelloy® C276 | Korrózióálló-, nagy tartósság |
| Szűrő | Rozsdamentes acél | Védi a későbbi alkatrészeket |
Beépített{0}}Biztonság, stabilitás és vezérlés
A membrános-típusú-elzárószelepekkel és a bevált VSR-1EL sorozatból származó, nagy-precíziós egy-fokozatú szabályozóval felszerelt VSR-1ETG-BV sorozatú precíziós gázvezérlő panel 10 bar bemeneti nyomás alatt is stabil teljesítményt biztosít. Minden egység szigorú oxigénkompatibilitási vizsgálaton esik át, ami megerősíti a VIGOUR elkötelezettségét a szigorú biztonsági előírások mellett az érzékeny alkalmazásokban.
A rendszer kivételesen alacsony, 1×10⁻⁶ mbar·L/s He szivárgási sebességet kínál mind a légkörbe, mind a szelepüléken keresztül, minimalizálva a gázveszteséget és biztosítva a működési integritást olyan környezetben, ahol a tisztaság, a pontosság és a biztonság kritikus fontosságú.
Moduláris konfiguráció a rendszer skálázhatóságához

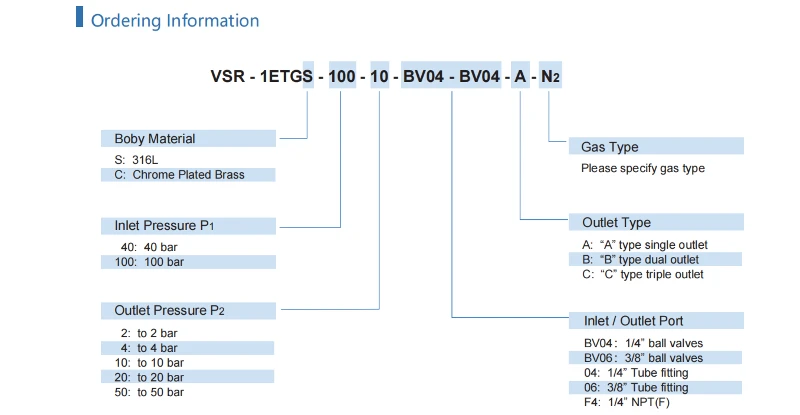

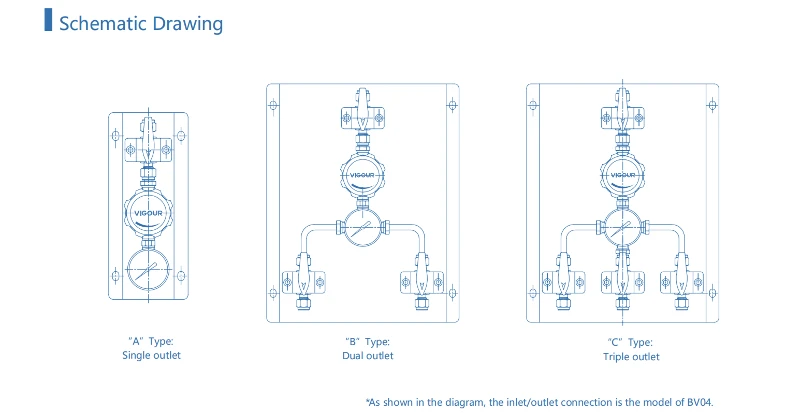

A különféle telepítési elrendezések támogatása érdekében a VSR-1ETG-BV sorozat moduláris konnektort kínál három konfigurációs lehetőséggel:
| Írja be | Leírás |
|---|---|
| A-Típus | Egyetlen kimenet |
| B-Típus | Kettős konnektor |
| C-Típus | Három kivezetés |
Ezenkívül a sorozat többféle bemeneti és kimeneti nyílást kínál, beleértve a golyóscsapokat és a csőszerelvényeket1/4" vagy 3/8"méretek. Ez a modularitás lehetővé teszi a felhasználók számára, hogy a rendszert pontosan az áramlási, elrendezési és elosztási követelményeikhez igazítsák - a kompakt laboratóriumi állomásoktól a bonyolult több-pontos gázellátó hálózatokig.
Széles alkalmazási kör
A 2 és 50 bar között állítható kimeneti nyomással a VSR-1ETG-BV sorozat a műveletek széles skáláját támogatja, beleértve az alkatrészek tesztelését, a kalibrációs rendszereket, a nagynyomású mintavételt és a speciális szervizberendezéseket.
Robusztus teljesítménye –30 foktól +74 fokig terjedő hőmérsékleti tartományban megbízható szabályozást tesz lehetővé ellenőrzött laboratóriumi környezetben és ingadozó ipari környezetben egyaránt.
Precíziós mérnöki munka az alapon
A Cv=0.18 áramlási kapacitással, valamint tartós belső alkatrészekkel -, beleértve a PCTFE és PTFE szelepülékeket és a Hastelloy® C276 membránt -, a VSR-1ETG-BV hosszú távú stabilitást és precíz vezérlést biztosít még folyamatos működés közben is.
A beépített rozsdamentes acél szűrő megvédi a későbbi műszereket a részecskeszennyeződéstől, növelve a rendszer élettartamát és megbízhatóságát.
